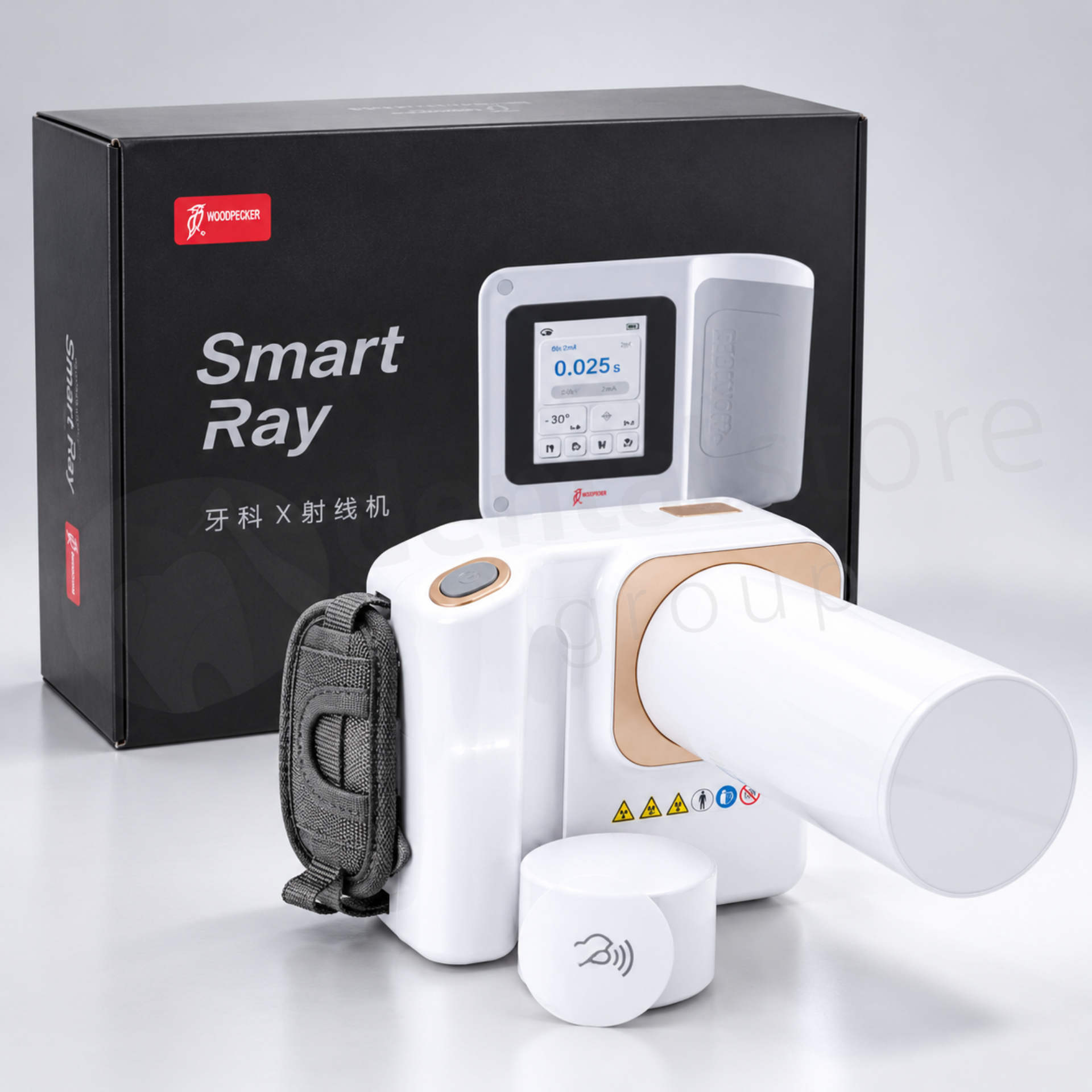

Equipo de Rayos X Smart Ray Woodpecker

EQUIPO DE RAYOS X SMART RAY WOODPECKER

MARCA: WOODPECKER
MODELO: SMART RAY
FABRICANTE: GUILIN WOODPECKER MEDICAL INSTRUMENT CO.,LTD.

DESCRIPCIÓN:

El Woodpecker Smart Ray representa la fusión perfecta entre tecnología avanzada y diseño artístico. Diseñado con una ergonomía inspirada en las cámaras réflex clásicas (SLR), este dispositivo ultra-ligero garantiza un manejo cómodo, seguro y un rendimiento radiológico de alta definición (HD). Su arquitectura técnica enfatiza la máxima protección contra fugas de radiación y una operatividad sin esfuerzo.

ESPECIFICACIONES TÉCNICAS:

– Entrada del adaptador de corriente: Modelo: UES48-150320SPA1 Entrada: 100-240V~ 50/60Hz 1.1A
– Fuente de alimentación interna: DC 10.8V
– Salida del adaptador de corriente: DC 15.0V 3.2A
– Tipo de radiación: Rayos X
– Potencia eléctrica: Máxima de salida: 0.14kW (70kV, 2mA) / Nominal: 0.14kW (70kV, 2mA, 0.1s)
– Voltaje del tubo: Fijo a 70kV, error ±10%
– Corriente del tubo: Fija a 2mA, error ±20%
– Tiempo de exposición (carga): Rango de ajuste: 0.02s a 2s. Ajustable según sistema numérico R’10; desviación ±5% o ±20ms (el mayor de ambos).
– Especificaciones del Tubo de Rayos X: Modelo: KL11-0.4-70
Punto focal nominal: 0.4 mm
Ángulo del ánodo (objetivo): 12°
Filtración total: 1.5mmAl / 70 kV
Filtración permanente: 1.0mmAl / 70 kV
Filtración adicional: 0.5mmAl / 70 kV
– Distancia focal a la piel: 20 ~ 23 cm
– Campo de radiación de salida: Φ 5.9cm ± 0.1cm
– Dimensiones y Peso Dimensiones: 240mm × 161mm × 143mm / Peso físico: 2.2 KG
– Especificación de la batería: 18650 × 3, 10.8V, 2500mAh, 27Wh R.
– Tamaño del campo de salida: Φ 5.9cm ± 0.1cm
– Condiciones de CARGA de referencia: 70kV, 2mA, 1s, intervalo de carga 1s/60s, máximo 59 exposiciones por hora.
– Salida de radiación declarada: El coeficiente de variación bajo la función es menor al 5%.
– Radiación de fuga: Bajo condiciones de referencia, el valor de radiación de fuga en superficie contactable no es mayor a 0.25 mGy/h. Factor de carga de fuga: 2s/120s.

PROGRAMAS, POSICIONES DENTALES Y PERFILES PREDEFINIDOS:

La interfaz inteligente del equipo ajusta automáticamente los parámetros radiográficos de acuerdo con las especificaciones anatómicas seleccionadas:

1. Selección por Grupo de Pacientes:
Adulto: Ajuste de corriente y tiempo estándar con mayor penetración tisular.
Niño (Pediátrico): Tiempos de exposición reducidos para minimizar la dosis de radiación ionizante en pacientes infantiles.

2. Selección del Receptor de Imagen (Tipo de Dispositivo):
– Compatible con Placas de Fósforo (IP / Imaging Plate).
– Compatible con Sensores Digitales Intraorales (Sensores RVG / C-Mos).
– Compatible con Película Radiográfica Tradicional (Silver Film).

3. Programas por Posición Dental y Ángulos de Referencia:
– 5 opciones de posición dental: Molar, Premolar, Incisivo, Canino y Bite-wing.

4. Guía de posición Dental y Ángulos de Referencia (OJO NO son 8 programas independientes)

El dispositivo integra un Grip Angle Display (giroscopio inteligente) en su interfaz. Esta herramienta en tiempo real permite al profesional ubicar la inclinación exacta sugerida para compensar las estructuras anatómicas y evitar elongaciones o escorzos.

Incisivos Superiores: Programa específico para el sector anterior maxilar, con valores de tiempo optimizados para evitar sobreexposición en estructuras delgadas (aprox. +42°).
Caninos Superiores: Programa para colmillos superiores, considerando la densidad cortical de la eminencia canina (aprox. +45°).
Premolares Superiores: Configuración para el sector premolar maxilar.
Molares Superiores (Primer, Segundo y Tercer Molar): Programa con inclinación hacia abajo recomendada (aprox. +28°) para compensar la anatomía del hueso malar y el seno maxilar.
Incisivos Inferiores: Programa para el sector anterior mandibular, con inclinación hacia arriba recomendada (aprox. -15°).
Caninos Inferiores: Configuración específica con ángulo de inclinación vertical de (-18°- 20°)
Premolares Inferiores: Programa para premolares mandibulares (inclinación de referencia aprox. 10°).
Molares Inferiores (Primer, Segundo y Tercer Molar): Programa para la zona posterior mandibular, diseñado para una penetración óptima a través de la densa cortical ósea de este sector.

ENERGÍA Y AUTONOMÍA DE LA BATERÍA:

1. Capacidad de la Batería: 2,500 mAh de alta capacidad.
2. Autonomía: Permite realizar más de 500 disparos o tomas radiográficas con una carga completa.
3. Carga Rápida de 45W: Sistema de recarga ultrarrápida que permite recagar el dispositivo en 1 hora.

ENTORNO DE OPERACIÓN Y TRANSPORTE:

– Temperatura ambiente: 10°C ~ 40°C
– Humedad relativa: 30% ~ 75%
– Presión atmosférica: 70kPa ~ 106kPa
– Temperatura de almacenamiento: -20°C ~ 55°C
– Temperatura de transporte: -20°C ~ 55°C

COLOR: Blanco
GARANTÍA: 12 meses por defectos de fabricación. No incluye caídas, golpes o daños por mal uso.
DOCUMENTOS: INVIMA, Registro de Importación, Facturación Electrónica.
ENVÍO: de 1 a 4 días hábiles a todo destino nacional.
